不銹鋼雙脹圈

材料原理

(1)不銹鋼雙脹圈修復技術是一種管道非開挖局部套環修理方法。該技術采用的主要材料為環橡膠止水密封帶與不銹鋼套環，在管道接目或局部損壞部位安裝橡膠圈雙脹圈，橡膠帶就位后用2~ 3道不銹鋼脹環固定，達到止水目的。

(2)不銹鋼雙脹圈施工速度快，質量穩定性較好，可承受一定接口錯位，止水套環的抗內壓效果比抗外壓要好，但對水流形態和過水?dāng)嗝嬗? -定影響。

(3)在排水管道非開挖修復中，通常與鉆孔注漿法聯合使用。

適用范圍

(1)適用管材為球墨鑄鐵管、鋼筋混凝土管、和其他合成材料的材質雨污排水管道;

(2)適用于管徑大于等于800m以上及特大型排水管道局部損壞修理;

(3)適用管道結構性缺陷包括少量錯位、脫節、滲漏等，且接口錯位應小于等于3cm,管道基礎結構基本穩定、管道線形沒明顯變化、管道壁體堅實不酥化;

(4)適用于對管道內壁局部沙眼、露石、剝落等病害的修補;

(5)適用于管道接口處在滲漏預兆期或臨界狀態時預防性修理;

(6)不適用于管道基礎斷烈，管道破烈，管道脫節呈倒栽式狀，管道接口嚴重錯位，管道線形嚴重變形等結構性缺陷損壞的修理。

工藝操作要求

(1)管道清淤堵漏

封堵管道一抽水清淤一 測毒與防護一 尋 找滲漏點與破損點一止水堵漏 (注:堵漏材料采用快速堵水砂漿或聚氨酯材料) ;

(2)鉆孔注漿管周隔水帷幕和加固土體;

在橡膠圈雙脹圈修復前應對管周土體進行注漿加固，注漿液充滿土層內部及空隙，形成防滲帷幕，加強管基土體的穩定，制止四周土體的流失，提高管基土體的承載力，再通過不銹鋼雙脹圈修復技術進行修理，達到排水管道長期正常使用;

(3)橡膠圈雙脹圈修理施工方法

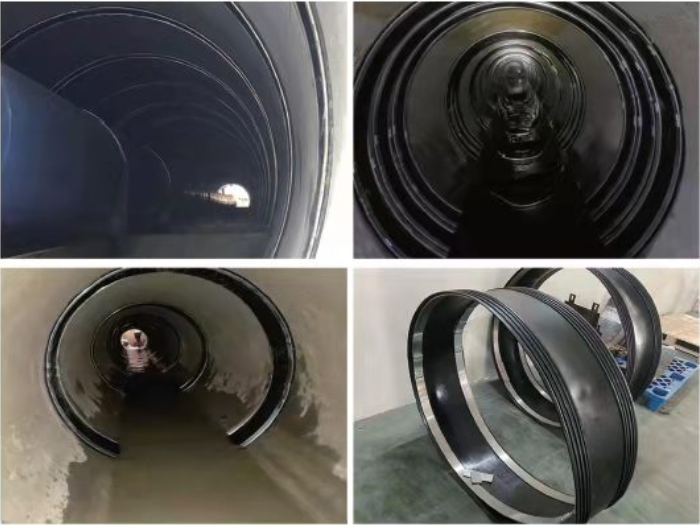

施工人員先對管道接口或局部損壞部位處進行清理，然后將環狀橡膠帶和不銹鋼片帶入管道內，在管道接口或局部損壞部位安裝環狀橡膠止水密封帶，橡膠帶就位后用2~ 3道不銹鋼脹環固定，安裝時先將螺栓、楔形塊、卡口等構件使套環連成整體，再緊貼母管內壁，使用液壓千斤頂設備，對不銹鋼脹環施壓。

主要施工設備：
